PEEK（聚醚醚酮）作為一種高性能工程塑料，在半導體晶圓制造過程中發揮著關鍵作用，其特性與半導體工藝的嚴苛要求高度匹配，以下從不同制造環節解析其具體作用：
一、晶圓制造核心環節中 PEEK 的應用與作用
1. 光刻環節：精密定位與絕緣保護
* 應用部件：晶圓定位夾具、光刻機鏡頭支架、掩膜版固定件。
* 核心作用：
* 高精度定位：PEEK 的低收縮率（熱膨脹系數約 5×10??/℃）和優異的尺寸穩定性，確保在光刻過程中晶圓位置的精準度（誤差可控制在微米級），避免因溫度波動或機械應力導致的定位偏差，保障電路圖案轉移的準確性。
絕緣與抗腐蝕：光刻過程中需接觸光刻膠、顯影液等化學試劑，PEEK 的化學惰性可防止夾具被腐蝕；同時，其高絕緣性（體積電阻率＞101?Ω?cm）避免靜電干擾，防止晶圓表面電荷積累影響光刻精度。
2. 蝕刻環節：耐等離子體腐蝕與結構支撐
* 應用部件：蝕刻腔室噴淋頭、氣體分布板、晶圓承載環。
* 核心作用：
* 抗等離子體侵蝕：蝕刻過程中，氟基等離子體（如 CF?、SF?）在高溫（100-300℃）下具有強腐蝕性，PEEK 的耐化學性可抵抗等離子體的長期侵蝕，延長部件使用壽命（傳統金屬部件可能因腐蝕產生顆粒污染，而 PEEK 部件的污染率可降低 90% 以上）。

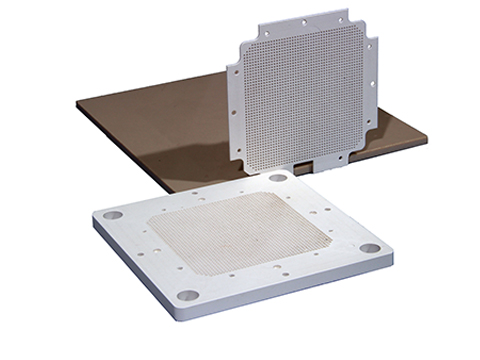

穩定氣體分布：PEEK 噴淋頭的微孔結構（孔徑精度達 50-100μm）可均勻分布蝕刻氣體，確保晶圓表面蝕刻速率一致，提升刻蝕均勻性（偏差＜2%）。
熱穩定性支撐：PEEK 的長期使用溫度達 260℃，在蝕刻腔室的高溫環境中保持結構穩定，避免因熱變形導致的氣體流場紊亂。
3. 薄膜沉積（CVD/PVD）：耐高溫與低污染
* 應用部件：沉積腔室托盤、加熱板絕緣支架、氣體輸送管道。
* 核心作用：
耐高溫與低揮發：CVD 過程中溫度可達 400-600℃，PEEK 的熱分解溫度＞500℃，且在高溫下無有害物質揮發，避免對沉積薄膜（如 SiO?、SiN）造成污染（雜質含量＜1ppm）。
絕緣與防粘連：PEEK 支架的絕緣性防止沉積過程中電流泄漏，同時其表面低能特性（表面能約 42mN/m）減少薄膜材料在部件表面的粘連，降低顆粒污染風險。
4. 清洗環節：耐化學腐蝕與高效清潔
* 應用部件：清洗籃、噴淋臂、閥門密封件。
* 核心作用：
抗強酸堿腐蝕：清洗過程中使用的硫酸（H?SO?）、氫氟酸（HF）等強腐蝕性試劑，PEEK 可長期耐受（如在 98% 硫酸中浸泡 1000 小時后重量變化＜0.1%），避免部件腐蝕產生金屬離子污染晶圓。

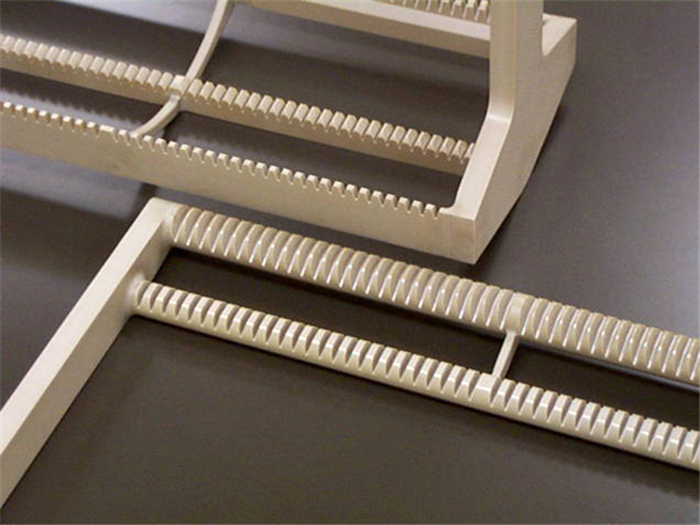

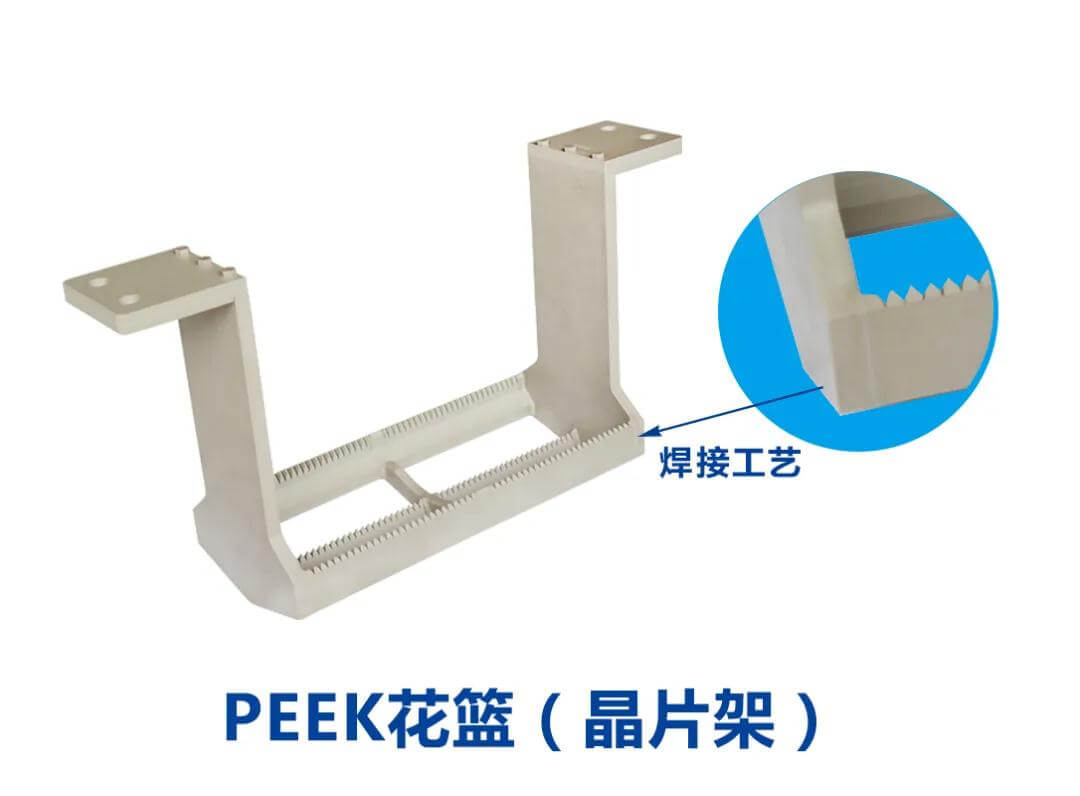

高潔凈度設計：PEEK 清洗籃的光滑表面（粗糙度 Ra＜0.2μm）和無孔隙結構，減少清洗液殘留和微粒吸附，確保晶圓清洗后的顆粒殘留量＜100 顆 /cm2（1μm 以上）。
耐輻照性：部分清洗工藝使用紫外線（UV）輔助，PEEK 的耐輻照特性（可承受 10?Gy 劑量）避免材料老化開裂。
5. 檢測與封裝：耐磨與低應力保護
* 應用部件：探針臺卡盤、封裝模具、引線框架載體。
* 核心作用：
耐磨與低摩擦：探針臺測試中，PEEK 卡盤的耐磨特性（磨耗量＜10??mm3/N?m）減少晶圓表面劃傷，同時低摩擦系數（0.2-0.3）避免測試過程中晶圓移位。
低應力封裝：PEEK 模具的彈性模量（約 3.8GPa）與硅晶圓接近，封裝過程中可減少熱應力導致的芯片開裂，提升封裝良率（對比金屬模具，良率可提升 5%-10%）。
二、PEEK 在半導體制造中的獨特優勢
三、典型案例：PEEK 在 300mm 晶圓廠的應用
* 應用場景：某 14nm 制程晶圓廠的蝕刻腔室改造。
* 問題背景：原金屬承載環在 CF?等離子體蝕刻中，平均 2 個月需更換，且每次更換導致腔室污染停機 4 小時，年維護成本超 100 萬美元。
解決方案：改用 PEEK 承載環（添加碳纖維增強，硬度提升 30%）。
效果：使用壽命延長至 12 個月，污染停機時間減少 80%，年成本降低 70 萬美元，同時刻蝕均勻性從 ±5% 提升至 ±2%。
四、未來趨勢：PEEK 在先進制程中的升級方向
* 材料改性：通過納米填料（如石墨烯、SiO?）增強 PEEK 的耐磨性和導熱性，適應 7nm 以下制程中更高密度的等離子體環境。
* 表面處理：采用等離子體涂層（如類金剛石涂層 DLC）進一步降低 PEEK 表面粗糙度（Ra＜0.1μm），減少顆粒吸附。
智能化設計：結合傳感器集成，在 PEEK 部件中嵌入溫度 / 腐蝕監測模塊，實現實時工藝監控。
PEEK 憑借其綜合性能，已成為半導體高端制造中不可或缺的材料，尤其在先進制程中，其耐蝕、低污染、高精度的特性直接影響晶圓良率和器件可靠性，隨著半導體工藝向 3nm 及以下發展，PEEK 的應用場景還將持續拓展。
